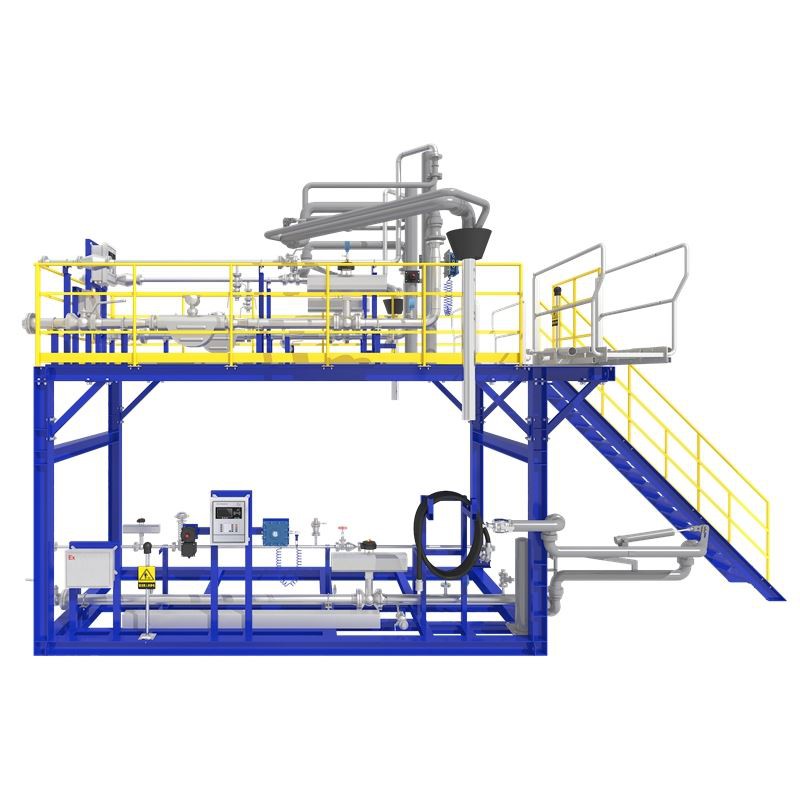

Tanko slidinėjimo pritvirtinta trijų taškų mėginių ėmimo įranga

„Slid“ pritvirtinta trijų taškų mėginių ėmimo įranga naudojama pakeisti tradicinę rankinės atrankos įrangą, kad būtų patenkinti nauji rankų darbo intensyvumo ir žmogiškųjų klaidų sumažinimo reikalavimai ir automatinis internetinis aptikimas ir įrašymas.

Rekomenduojama naudoti dvigubą, vartotojo paties), norint valdyti jo atidarymą ir uždarymą, kurį galima prijungti prie vieno iki trijų vamzdynų mėginių ėmimo ciklams ir mėginių ėmimo operacijoms; Kitas dugno alyvos ištraukimo sąsajos flanšas yra sujungtas su apatinio alyvos ištraukimo vamzdynu (ši funkcija yra neprivaloma, ta pati žemiau).

Struktūra ir darbo principas

1. Įranga moduliniai suprojektuota pagal tris cirkuliacijos ir mėginių ėmimo, dugno alyvos ekstrahavimo ir tankio aptikimo funkcijas. Kiekvienas funkcinis struktūrinis modulis yra pasirinktas pagal poreikį realizuoti įrangos funkcijų ir struktūrų modulinę gamybą.

2. Visa įranga priima uždaros rėmo spintelės struktūrą, pagamintą iš visų nerūdijančio plieno medžiagų, o interjeras remiasi subrendusiomis kompaktiškomis struktūromis ir ergonomiškų projektavimo metodais, panašios į panašios užsienio įrangą.

3. Apatinė alyvos ekstrahavimo diafragmos siurblys ir sprogimui atsparūs varikliai, cirkuliacijos mėginių ėmimo diafragmos siurblys ir sprogimui atsparias variklis, DN50 sujungtas su flanšu sujungtas sprogimu atspari solenoidinis vožtuvas ir vamzdynas, internetinis tankio matuoklis, sūpynės patikrinimo vožtuvas ir tt yra sumontuoti įrangos apačioje; „DN15“ sprogimui atspari elektrinis trijų krypčių rutulinis vožtuvas, 1L poslinkio bakas, mėginių ėmimo lizdo jungtis ir kt. Yra sumontuoti viduryje, o sprogimui atsparios maitinimo šaltinio valdymo dėžutė yra išdėstyta kairėje, kad būtų galima lengvai prižiūrėti ir sujungti laidus; Viršutinė dalis yra kasyba iš esmės saugi sprogimui atspari žmogaus ir mašinos sąsaja HMI sprogimui atspariu jutikliniu ekranu.
4. Stiprus galios jungtis priima DII BT 4 sprogimui atsparią galios valdymo dėžę, PLC valdymo sistemą ir nuolatinės srovės maitinimo šaltinį yra uždaromi spintelėje, o kiekvieno valdymo ir vykdymo komponento galios ir signalo linijos yra sujungtos per sprogimą atsparius suvyniotus vamzdžius. Valdymo sistema gali modifikuoti valdymo programą ir ataskaitų formatą atsižvelgiant į individualius vartotojo poreikius.

5. Po to, kai nerūdijančio plieno atsparus vandeniui atsparaus viršutinio dangtelio viršuje esančioje įrangos viršuje yra atstumu, jis varo sprogimui atsparų jutiklinį ekraną, kad pakiltų ir užfiksuotų 45 laipsnių kampu su viršutine plokšte, o tai patogu vizualiai interaktyviam jutikliniam valdymui ir realizuoja rankinį ar automatinį sistemos valdymą.

6. Apatinė įrangos priekio dalis priima 180 laipsnių atidarytą dvigubo lapo vyrio apatinę spintelės duris, o tai patogu montuoti, priežiūrai ir patikrinimui siurblio šaltinio ir vamzdynų sistemai. Viršutiniame pasvirusiame viršutiniame paviršiuje yra elektrostatinio atleidimo mygtukas.

7. Atidarykite apatines spintelės duris dešinėje pusėje, per O žiedo galo veido sandariklį, mėginių ėmimo sąsają su srieginėmis jungtimis galima užklijuoti ir prisukti į mėginių ėmimo talpyklą, kad patenkintų įvairių mėginių ėmimo butelių, kurių maksimalus tūris yra 2,5 litro, poreikius.

8. Atidarykite dvigubo lapo vyrio duris kairėje įrangos pusėje, kad galėtumėte valdyti elektros energijos jungiklį ant sprogimo atsparaus valdymo spintelės.
9. Atidarykite vyriausias duris už įrangos, kad galėtumėte perskaityti alyvos temperatūrą ir tankį internete arba perskaitykite atitinkamą tankio informaciją per jutiklinį ekraną viršuje.

10. Veikite jutiklinį ekraną. Automatinio mėginių ėmimo darbo režimu viršutinę, vidurinę ir apatinę cirkuliacijos ir mėginių ėmimo procesus automatiškai valdo kompiuterinė sistema. Vieno lietaus operacija realizuoja tris darbines būsenas: viršutinę cirkuliaciją ir mėginių ėmimą, vidurinę cirkuliaciją ir mėginių ėmimą, apatinę cirkuliaciją ir mėginių ėmimą (programinė įranga gali išplėsti vienodą atrankos funkciją). T. y., Viršutiniam, viduriniam ir apatiniam trijų mėginių ėmimo buteliams dedami vieną kartą (vienodai mėginių ėmimui reikia tik vieną kartą pastatyti mėginių ėmimo buteliuką), o darbo būsena pranešama su pagalba balsu.

11. Veikite jutiklinį ekraną. Rankinio atrankos darbo režime nustatykite reikiamas veikiančias būsenas, tokias kaip viršutinė, vidurinė ir apatinė cirkuliacija, viršutinė, vidurinė ir apatinė mėginių ėmimas ir dugno alyvos ištraukimas atskirai. Šiuo darbo režimu, jei elektrinis rutulinio vožtuvas sugenda, atitinkamą elektrinį rutulinį vožtuvą galima rankiniu būdu valdyti, kad būtų galima surinkti reikiamą mėginių ėmimo mėginių tūrį, kad būtų patenkinti specialieji mėginių ėmimo poreikiai avarinėse situacijose.
12. (DN15) cirkuliacija ir mėginių ėmimo elektrinės diafragmos siurblys ir (DN50) dugno alyvos ekstrakcijos elektrinės diafragmos siurblys kontroliuoja valdymo sistemą dviem darbiniais cirkuliacijos ir mėginių ėmimo bei dugno alyvos ekstrakcijomis, kad gautumėte reikiamą mažesnį ir didesnį srautą.

Produkto parametras

1. Darbinė aplinka: temperatūra -20 laipsnis -50 ºC, drėgmė - ne daugiau kaip 80%

2. Darbinė terpė: aviacijos žibalas (RP -3)

3. Darbinis slėgis: alyvos siurblio galvutė 40 m

4. Darbinis srautas: cirkuliacinis mėginių ėmimo alyvos siurblio įvertintas srautas - 0.

5. Paspaudimo rezervuaro tūris: 0. 75 litrai

6. Apatinė alyvos ištraukimo siurblio įleidimo filtro tikslumas: 40um

7. Darbo maitinimo šaltinis: įtampa - 380 V/50Hz galia - 1.

8.

9. Tankio matuoklis (pasirenkamas) Tikslumas: ± 0.

10. Mašinos svoris: apie 300 kg (tik cirkuliacijos ir mėginių ėmimo funkcija), apie 340 kg (cirkuliacijos ir mėginių ėmimo funkcija + apatinės alyvos ekstrahavimo funkcija)

Produkto funkcija

1. Įranga gali tiksliai valdyti alyvos siurblio mėginių ėmimo ciklo veikimo laiką ir gauti atitinkamai kiekybinį mėginių ėmimo cirkuliacijos alyvos tūrį atitinkamai viršutinio, vidurinio ir apatinio sluoksnio; Įranga gali tiksliai valdyti mėginių ėmimo solenoidinio vožtuvo atidarymo ir uždarymo laiką ir automatiškai gauti reikiamą mėginių ėmimo mėginių tūrį. Specialiais atvejais įrangos mėginių ėmimo solenoidinis vožtuvas taip pat gali būti rankiniu būdu kontroliuojamas, kad būtų galima gauti įvairių tomų mėginių ėmimo pavyzdžius.
2. Įranga gali tiksliai valdyti alyvos siurblio veikimo laiką, kad būtų galima realizuoti naftos bako kokybės tikrinimo bako dugną (ši funkcija yra neprivaloma, ta pati žemiau).
3. Įranga gali išmatuoti ir parodyti atrinktos alyvos tankį ir temperatūrą internete alyvos bakų alyvos analizei (ši funkcija yra neprivaloma, ta pati žemiau).
4. Įranga pasižymi darbo principo savybėmis, atsižvelgiant į naujausius nacionalinius standartus, patikimą našumą, paprastą mėginių ėmimą, lengvą stebėjimą, didelį kontrolės tikslumą, stiprią funkcinę plėtrą (pvz., Išplečiant viršutinį mėginį, apatinį mėginį, vienodą mėginių daugiakampį mėginių ėmimą) ir pan.

DUK

1. Įranga turėtų būti prijungta prie sprogimui atsparios elektros instaliacijos pagal EXDIIBT4 reikalavimus, o įranga turėtų būti patikimai pagrįsta statine elektra, o atsparumas įžeminimui neturėtų būti didesnis kaip 4Ω;

2. Po mėginių ėmimo mėginių ėmimo purkštukas turėtų būti užblokuotas kištuku, kad būtų išvengta užteršimo;

3. Kiekybinę cirkuliacijos operaciją kontroliuoja siurblio darbo laikas, kalibruojamas gamykloje ir gali būti pataisytas per valdymo sistemą;

4. Prieš pradedant įrangą ir mėginių ėmimą, statinio elektros energijos išleidimo mygtukas turėtų būti naudojamas įrangai ir mėginių ėmimo taurei ir kt., Norint pašalinti statinę elektros energiją ant operatoriaus kėbulo;

5. Sprogimui atsparios elektros valdymo dėžutė ir įrangos grandinė turi būti prižiūrimi profesionalų;

6. Mėginių ėmimo operacijos turėtų būti vykdomos griežtai laikantis šio vadovo reikalavimų.
